Gripare och gripsågar för skog, entreprenad och industri

Gripare och gripsågar för professionell ​användning​

Vi producerar fem serier med gripare för det globala skogsbruket, optimala för skotare, lastbilskranar och flishuggare. Vi gör även gripare för grävmaskiner. ​
Oavsett vilken serie du väljer är den framtagen för att du ska kunna arbeta effektivt med full kontroll och precision.​
Våra gripar finns i flertalet olika utföranden och storlekar, allt för att tillsammans med våra kranar kunna välja den optimala uppsättningen för användaren.​

FOTO GRAPPLE
FOTO GRAPPLE SAW CASSETTE
Cranab CR Grapples CR19

CR Gripare

För rundvirke och timmer​

CR-griparna erbjuds i sju olika storlekar och täcker från de minsta till de största kranarna. Griparna​ är anpassade för arbete med rundvirke. Inrullningsegenskaperna är mycket goda liksom gripförmågan​ och öppningsvidden. ​

{loadposition download-pdf-grapples}



Tekniska specifikationer

För rundvirke och timmer​

Cranab CE Grapples CE23

CE Gripare

För energi och bränsle​

CE-griparna erbjuds i tre olika storlekar och är särskilt anpassade för hantering av trädbränsle som grot och ris. De öppna klospetsarna ger en maximal gripförmåga i materialet.​​

{loadposition download-pdf-grapples}



Tekniska specifikationer:

För energi och bränsle​

Cranab CI Grapples CI160

CI Grip

För enstockshantering​

CI-gripen finns i en storlek och är särskild anpassad för precisionsarbete. Gripens utformning är gjord för att enkelt ta en stock i taget. Det passar särskilt bra för stationärt kranarbete vid sågverk, terminaler eller industriella applikationer. ​

{loadposition download-pdf-grapples}



Tekniska specifikationer:

För enstockshantering​

CT35

CT Gripare

För arbete med lastbilskranar​

CT-gripserien består av tre storlekar, CT35, CT40 och CT50. Serien bygger på vår​ långa erfarenhet av gripar för skogsmaskiner men är vidareutvecklad, framtagen​ och helt anpassad för arbete med lastbilskranar.​
​ Tillsammans med Cranabs program för TL- och TZ-kranar bildar griparna ett​ komplett system som är optimerat efter varandra och noga utprovat för sitt​ användningsområde.​

{loadposition download-pdf-grapples-ct}



Tekniska specifikationer:

För arbete med lastbilskranar

MG80

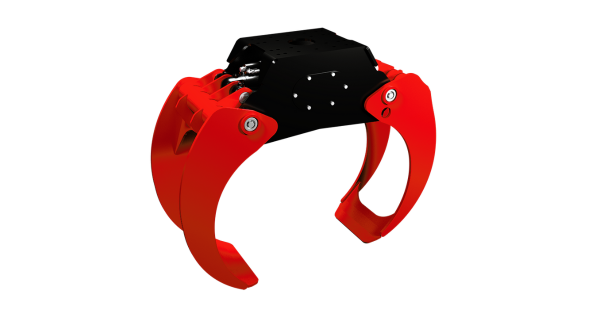

Entreprenad gripare

För montage på grävmaskiner​

Programmet består av tre modeller: multigripare, stengripare och sorteringsgripare. Varje modell, förutom sorteringsgriparen, finns i flera olika storlekar och passar grävmaskiner från tre till 30 ton.​

Typiska användningsområden är stenarbete, sortering, rishantering, materialhantering, rivning och allmänna lyftarbeten.

{loadposition download-pdf-grapples}



För grävmaskiner

Cranab Grapple saw cassette GSK

GSK Gripsågskassett

Öka gripens effektivitet. Komplettera med en gripsåg.​

Våra gripsågskassetter, GSK, finns för montage på gripare från CR/CE26 upp till CR55 och med svärdslängder från 75 till 100 cm. Sågkedjespänningen är automatisk liksom svärdreturen. Kedjan smörjs från en separat smörjoljetank och oljemängden är enkel att justera. Våra gripsågar passar de flesta gripare och klarar varierade virkesdimensioner​.

{loadposition download-pdf-grapples}



Tekniska specifikationer:

Öka gripens effektivitet. Komplettera med en gripsåg.​

Max. arbetstryck19 Mpa
Vikt100 Kg
DIMENSIONER
Area – spets mot spets0,19 m²
Max. gripvidd1290 mm
Min. gripbar diameter88 mm
Gripbredd362 mm
Höjd – max. gripvidd690 mm
Höjd – spets mot spets772 mm
SPETSKRAFT
Max. gripvidd7,4 kN
Min. gripvidd9,1 kN
Max. tillåten last2000 Kg
ExpandertapparJa
Max. arbetstryck21 Mpa
Vikt105 Kg
DIMENSIONER
Area – spets mot spets0,22 m²
Max. gripvidd1443 mm
Min. gripbar diameter94 mm
Gripbredd362 mm
Höjd – max. gripvidd780 mm
Höjd – spets mot spets800 mm
SPETSKRAFT
Max. gripvidd7,7 kN
Min. gripvidd9,8 kN
Max. tillåten last2000 Kg
ExpandertapparJa
Max. arbetstryck25 Mpa
Vikt190 Kg
DIMENSIONER
Area – spets mot spets0,26 m²
Max. gripvidd1500 mm
Min. gripbar diameter94 mm
Gripbredd458 mm
Höjd – max. gripvidd793 mm
Höjd – spets mot spets893 mm
SPETSKRAFT
Max. gripvidd12,4 kN
Min. gripvidd14,4 kN
Max. tillåten last3500 Kg
ExpandertapparJa
Max. arbetstryck25 Mpa
Vikt245 Kg
DIMENSIONER
Area – spets mot spets0,32 m²
Max. gripvidd1818 mm
Min. gripbar diameter130 mm
Gripbredd503 mm
Höjd – max. gripvidd803 mm
Höjd – spets mot spets976 mm
SPETSKRAFT
Max. gripvidd16,6 kN
Min. gripvidd18,5 kN
Max. tillåten last4000 Kg
ExpandertapparJa
Coming 2024
Max. arbetstryck25 Mpa
Vikt315 Kg
DIMENSIONER
Area – spets mot spets0,40 m²
Max. gripvidd1976 mm
Min. gripbar diameter136 mm
Gripbredd539 mm
Höjd – max. gripvidd897 mm
Höjd – spets mot spets1073 mm
SPETSKRAFT
Max. gripvidd16,2 kN
Min. gripvidd18,2 kN
Max. tillåten last4000 Kg
ExpandertapparJa
Coming 2024
Max. arbetstryck25 Mpa
Vikt330 Kg
DIMENSIONER
Area – spets mot spets0,44 m²
Max. gripvidd1973 mm
Min. gripbar diameter110 mm
Gripbredd535 mm
Höjd – max. gripvidd966 mm
Höjd – spets mot spets1130 mm
SPETSKRAFT
Max. gripvidd16,1 kN
Min. gripvidd18,2 kN
Max. tillåten last4000 Kg
ExpandertapparJa
Coming 2024
Max. arbetstryck25 Mpa
Vikt410 Kg
DIMENSIONER
Area – spets mot spets0,55 m²
Max. gripvidd2446 mm
Min. gripbar diameter152 mm
Gripbredd539 mm
Höjd – max. gripvidd975 mm
Höjd – spets mot spets1247 mm
SPETSKRAFT
Max. gripvidd16 kN
Min. gripvidd13,3 kN
Max. tillåten last4000 Kg
ExpandertapparJa
Max. arbetstryck21 Mpa
Vikt120 Kg
DIMENSIONER
Area – spets mot spets0,21 m²
Max. gripvidd1300 mm
Min. gripbar diameter93,5 mm
Gripbredd376 mm
Höjd – max. gripvidd703 mm
Höjd – spets mot spets791 mm
SPETSKRAFT
Max. gripvidd7,7 kN
Min. gripvidd9,8 kN
Max. tillåten last2000 Kg
ExpandertapparJa
Max. arbetstryck25 Mpa
Vikt205 Kg
DIMENSIONER
Area – spets mot spets0,23 m²
Max. gripvidd1524 mm
Min. gripbar diameter98 mm
Gripbredd476 mm
Höjd – max. gripvidd759 mm
Höjd – spets mot spets882 mm
SPETSKRAFT
Max. gripvidd12,4 kN
Min. gripvidd14,4 kN
Max. tillåten last3500 Kg
ExpandertapparJa
Max. arbetstryck25 Mpa
Vikt265 Kg
DIMENSIONER
Area – spets mot spets0,29 m²
Max. gripvidd1836 mm
Min. gripbar diameter121 mm
Gripbredd523 mm
Höjd – max. gripvidd758 mm
Höjd – spets mot spets957 mm
SPETSKRAFT
Max. gripvidd16,6 kN
Min. gripvidd18,5 kN
Max. tillåten last4000 Kg
ExpandertapparJa
Max. arbetstryck23,5 Mpa
Vikt180 Kg
DIMENSIONER
Area – spets mot spets0,14 m²
Max. gripvidd1098 mm
Min. gripbar diameter44 mm
Gripbredd320 mm
Höjd – max. gripvidd791 mm
Höjd – spets mot spets867 mm
SPETSKRAFT
Max. gripvidd11,7 kN
Min. gripvidd15,7 kN
Max. tillåten last3500 Kg
ExpandertapparJa
Max. arbetstryck25 Mpa
Vikt230 Kg
DIMENSIONER
Area – spets mot spets0,32 m²
Max. gripvidd1818 mm
Min. gripbar diameter130 mm
Gripbredd499 mm
Höjd – max. gripvidd804 mm
Höjd – spets mot spets977 mm
SPETSKRAFT
Max. gripvidd16,6 kN
Min. gripvidd18,5 kN
Max. tillåten last4000 Kg
ExpandertapparJa
Max. arbetstryck25 Mpa
Vikt250 Kg
DIMENSIONER
Area – spets mot spets0,40 m²
Max. gripvidd1978 mm
Min. gripbar diameter129 mm
Gripbredd499 mm
Höjd – max. gripvidd885 mm
Höjd – spets mot spets1065 mm
SPETSKRAFT
Max. gripvidd16,2 kN
Min. gripvidd18,2 kN
Max. tillåten last4000 Kg
ExpandertapparJa
Max. arbetstryck25 Mpa
Vikt265 Kg
DIMENSIONER
Area – spets mot spets0,50 m²
Max. gripvidd2079 mm
Min. gripbar diameter170 mm
Gripbredd499 mm
Höjd – max. gripvidd957 mm
Höjd – spets mot spets1123 mm
SPETSKRAFT
Max. gripvidd15,4 kN
Min. gripvidd17 kN
Max. tillåten last4000 Kg
ExpandertapparJa
Max. arbetstryck235 Mpa
Vikt340 Kg
DIMENSIONER
Area – spets mot spets0,33 m²
Max. gripvidd1816 mm
Min. gripbar diameter124 mm
Gripbredd576 mm
Höjd – max. gripvidd803 mm
Höjd – spets mot spets976 mm
SPETSKRAFT
Max. gripvidd16 kN
Min. gripvidd15,7 kN
Max. tillåten last7000 Kg
ExpandertapparJa
Max. arbetstryck235 Mpa
Vikt375 Kg
DIMENSIONER
Area – spets mot spets0,40 m²
Max. gripvidd1980 mm
Min. gripbar diameter129 mm
Gripbredd576 mm
Höjd – max. gripvidd885 mm
Höjd – spets mot spets1073 mm
SPETSKRAFT
Max. gripvidd16,4 kN
Min. gripvidd18,5 kN
Max. tillåten last7000 Kg
ExpandertapparJa
Max. arbetstryck235 Mpa
Vikt200 Kg
DIMENSIONER
Area – spets mot spets0,26 m²
Max. gripvidd1500 mm
Min. gripbar diameter90 mm
Gripbredd456 mm
Höjd – max. gripvidd784 mm
Höjd – spets mot spets886 mm
SPETSKRAFT
Max. gripvidd9,5 kN
Min. gripvidd12 kN
Max. tillåten last3500 Kg
ExpandertapparJa
Max. arbetstryck235 Mpa
Vikt270 Kg
DIMENSIONER
Area – spets mot spets0,33 m²
Max. gripvidd1820 mm
Min. gripbar diameter124 mm
Gripbredd520 mm
Höjd – max. gripvidd801 mm
Höjd – spets mot spets1015 mm
SPETSKRAFT
Max. gripvidd16 kN
Min. gripvidd15,7 kN
Max. tillåten last5000 Kg
ExpandertapparJa
Max. arbetstryck235 Mpa
Vikt340 Kg
DIMENSIONER
Area – spets mot spets0,33 m²
Max. gripvidd1816 mm
Min. gripbar diameter124 mm
Gripbredd576 mm
Höjd – max. gripvidd803 mm
Höjd – spets mot spets976 mm
SPETSKRAFT
Max. gripvidd16 kN
Min. gripvidd15,7 kN
Max. tillåten last7000 Kg
ExpandertapparJa
Max. arbetstryck235 Mpa
Vikt295 Kg
DIMENSIONER
Area – spets mot spets0,40 m²
Max. gripvidd1980 mm
Min. gripbar diameter129 mm
Gripbredd520 mm
Höjd – max. gripvidd885 mm
Höjd – spets mot spets1073 mm
SPETSKRAFT
Max. gripvidd16,5 kN
Min. gripvidd19,9 kN
Max. tillåten last5500 Kg
ExpandertapparJa
GRIPSÅGAR
Vikt excl. rotator275 kg
Svärdlängd75 cm
Max. kapdiameter48 cm
Max. tillåten last3500 kg
GRIPSÅGSKASSETT
Sågmotordeplacement14 cc
Rek. arbetstryck19 - 25 Mpa
Rek. Flöde (min-max)80 - 100 l/min
Sågsvärd.404/75, 82, 90, 100 cm
KedjespänningAuto
KedjesmörjningJusterbar
OljetankSeparat
SågsvärdsreturAuto
Vikt sågkassett inkl. adapter110 kg
GRIPSÅGAR
Vikt excl. rotator310 kg
Svärdlängd75 cm
Max. kapdiameter50 cm
Max. tillåten last3500 kg
GRIPSÅGSKASSETT
Sågmotordeplacement14 cc
Rek. arbetstryck19 - 25 Mpa
Rek. Flöde (min-max)80 - 100 l/min
Sågsvärd.404/75, 82, 90, 100 cm
KedjespänningAuto
KedjesmörjningJusterbar
OljetankSeparat
SågsvärdsreturAuto
Vikt sågkassett inkl. adapter110 kg
GRIPSÅGAR
Vikt excl. rotator380 kg
Svärdlängd82 cm
Max. kapdiameter55 cm
Max. tillåten last5000 kg
GRIPSÅGSKASSETT
Sågmotordeplacement14 cc
Rek. arbetstryck19 - 25 Mpa
Rek. Flöde (min-max)80 - 100 l/min
Sågsvärd.404/75, 82, 90, 100 cm
KedjespänningAuto
KedjesmörjningJusterbar
OljetankSeparat
SågsvärdsreturAuto
Vikt sågkassett inkl. adapter110 kg
GRIPSÅGAR
Vikt excl. rotator450 kg
Svärdlängd82 cm
Max. kapdiameter55 cm
Max. tillåten last7000 kg
GRIPSÅGSKASSETT
Sågmotordeplacement14 cc
Rek. arbetstryck19 - 25 Mpa
Rek. Flöde (min-max)80 - 100 l/min
Sågsvärd.404/75, 82, 90, 100 cm
KedjespänningAuto
KedjesmörjningJusterbar
OljetankSeparat
SågsvärdsreturAuto
Vikt sågkassett inkl. adapter110 kg
GRIPSÅGAR
Vikt excl. rotator405 kg
Svärdlängd90 cm
Max. kapdiameter55 cm
Max. tillåten last5500 kg
GRIPSÅGSKASSETT
Sågmotordeplacement14 cc
Rek. arbetstryck19 - 25 Mpa
Rek. Flöde (min-max)80 - 100 l/min
Sågsvärd.404/75, 82, 90, 100 cm
KedjespänningAuto
KedjesmörjningJusterbar
OljetankSeparat
SågsvärdsreturAuto
Vikt sågkassett inkl. adapter110 kg
GRIPSÅGAR
Vikt excl. rotator515 kg
Svärdlängd90 cm
Max. kapdiameter60 cm
Max. tillåten last7000 kg
GRIPSÅGSKASSETT
Sågmotordeplacement14 cc
Rek. arbetstryck19 - 25 Mpa
Rek. Flöde (min-max)80 - 100 l/min
Sågsvärd.404/75, 82, 90, 100 cm
KedjespänningAuto
KedjesmörjningJusterbar
OljetankSeparat
SågsvärdsreturAuto
Vikt sågkassett inkl. adapter110 kg
GRIPSÅGAR
Vikt excl. rotator335 kg
Svärdlängd75 cm
Max. kapdiameter50 cm
Max. tillåten last3500 kg
GRIPSÅGSKASSETT
Sågmotordeplacement14 cc
Rek. arbetstryck19 - 25 Mpa
Rek. Flöde (min-max)80 - 100 l/min
Sågsvärd.404/75, 82, 90, 100 cm
KedjespänningAuto
KedjesmörjningJusterbar
OljetankSeparat
SågsvärdsreturAuto
Vikt sågkassett inkl. adapter110 kg
GRIPSÅGAR
Vikt excl. rotator405 kg
Svärdlängd82 cm
Max. kapdiameter55 cm
Max. tillåten last5000 kg
GRIPSÅGSKASSETT
Sågmotordeplacement14 cc
Rek. arbetstryck19 - 25 Mpa
Rek. Flöde (min-max)80 - 100 l/min
Sågsvärd.404/75, 82, 90, 100 cm
KedjespänningAuto
KedjesmörjningJusterbar
OljetankSeparat
SågsvärdsreturAuto
Vikt sågkassett inkl. adapter110 kg
Max. arbetstryck25 Mpa
Vikt150 Kg
Area – spets mot spets0.19 m²
Max. gripvidd1290 mm
Min. gripbar diameter82 mm
Gripbredd341 mm
Höjd – max. gripvidd737 mm
Höjd – spets mot spets818 mm
Max. gripvidd9.5 kN
Min. gripvidd12 kN
Max. tillåten last3000 Kg
ExpandertapparNo
Max. arbetstryck25 Mpa
Vikt230 Kg
Area – spets mot spets0.26 m²
Max. gripvidd1500 mm
Min. gripbar diameter0 mm
Gripbredd456 mm
Höjd – max. gripvidd826 mm
Höjd – spets mot spets923 mm
Max. gripvidd12.4 kN
Min. gripvidd14.4 kN
Max. tillåten last4800 Kg
ExpandertapparYes
Max. arbetstryck25 Mpa
Vikt393 Kg
Area – spets mot spets0.33 m²
Max. gripvidd1816 mm
Min. gripbar diameter125 mm
Gripbredd576 mm
Höjd – max. gripvidd847 mm
Höjd – spets mot spets1015 mm
Max. gripvidd16.5 kN
Min. gripvidd18.1 kN
Max. tillåten last7000 Kg
ExpandertapparYes
Max. arbetstryck25 Mpa
Vikt435 Kg
Area – spets mot spets0.40 m²
Max. gripvidd1980 mm
Min. gripbar diameter135 mm
Gripbredd576 mm
Höjd – max. gripvidd932 mm
Höjd – spets mot spets1107 mm
Max. gripvidd19.9 kN
Min. gripvidd22 kN
Max. tillåten last8400 Kg
ExpandertapparYes
Max. arbetstryck25 Mpa
Vikt515 Kg
Area – spets mot spets0.62 m²
Max. gripvidd2591 mm
Min. gripbar diameter177 mm
Gripbredd576 mm
Höjd – max. gripvidd954 mm
Höjd – spets mot spets1300 mm
Max. gripvidd16.4 kN
Min. gripvidd20.5 kN
Max. tillåten last12000 Kg
ExpandertapparYes
Max. arbetstryck25 Mpa
Vikt465 Kg
Area – spets mot spets0.20 m²
Max. gripvidd1821 mm
Min. gripbar diameter411 mm
Gripbredd540 mm
Höjd – max. gripvidd683 mm
Höjd – spets mot spets842 mm
Max. gripvidd36.3 kN
Min. gripvidd19.9 kN
Max. tillåten last7000 Kg
ExpandertapparYes
Max. arbetstryck25 Mpa
Vikt535 Kg
Area – spets mot spets0.24 m²
Max. gripvidd2097 mm
Min. gripbar diameter477 mm
Gripbredd540 mm
Höjd – max. gripvidd658 mm
Höjd – spets mot spets942 mm
Max. gripvidd49.7 kN
Min. gripvidd20.5 kN
Max. tillåten last8400 Kg
ExpandertapparYes
Max. arbetstryck25 Mpa
Vikt795 Kg
Area – spets mot spets0.42 m²
Max. gripvidd2598 mm
Min. gripbar diameter624 mm
Gripbredd900 mm
Höjd – max. gripvidd811 mm
Höjd – spets mot spets1189 mm
Max. gripvidd41.2 kN
Min. gripvidd21.7 kN
Max. tillåten last12000 Kg
ExpandertapparYes
FaLang translation system by Faboba

Beställ information

Fält med * är obligatoriska
